Horisontale vs. lodrette pumper: forståelse af de vigtigste forskelle

Vandrette og lodrette pumper er to af de mest almindelige typer pumper, der bruges på tværs af forskellige industrier, fra vandbehandling og landbrug til fremstilling. De tjener begge den primære funktion af bevægelige væsker, men deres forskellige design, orienteringer og operationelle egenskaber fører til betydelige forskelle i deres anvendelser og ydeevne.

Formålet med denne artikel er at udforske disse vigtige sondringer, hvilket giver en klar sammenligning af deres Design, fordele, ulemper og typiske brugssager . Ved at forstå disse forskelle vil læserne være bedre rustet til at vælge den mest passende pumpe til deres specifikke behov, hvilket sikrer optimal effektivitet, pålidelighed og omkostningseffektivitet.

Hvad er en vandret pumpe?

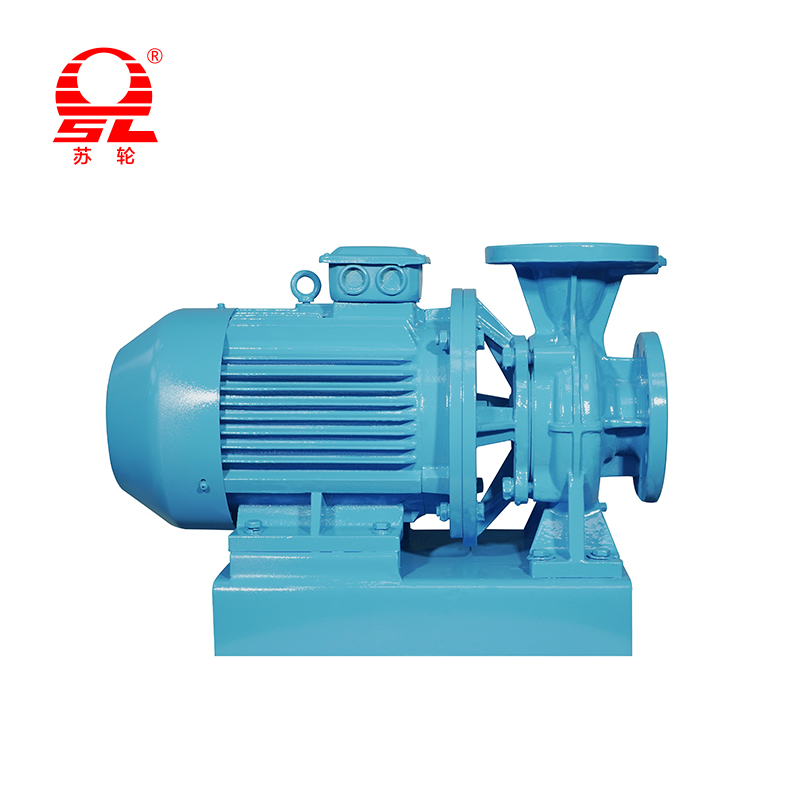

EN Horisontal pumpe er en type pumpe, hvor Pumpeakslen er orienteret vandret . Dette design er uden tvivl den mest almindelige og genkendelige pumpekonfiguration. Væsken kommer ind i pumpen i midten af ​​pumpehjulet og udledes i en ret vinkel til sugelinjen.

Et almindeligt eksempel er Horisontal centrifugalpumpe , der bruger en roterende pumpehjul til at øge væskens hastighed og tryk. De er meget alsidige og vidt brugt i applikationer såsom Vandforsyningssystemer, kunstvanding, overførsel af industriel væske og kemisk behandling . Deres ligetil design giver mulighed for nem adgang til komponenter, der forenkler vedligeholdelse og reparation.

Hvad er en lodret pumpe?

EN lodret pumpe er en pumpe, hvor Pumpeakslen er orienteret lodret . Denne orientering gør det muligt at installere pumpen i et mindre fodaftryk, hvilket gør den ideel til stramme rum. Pumpen kan være delvist eller fuldt nedsænket i væsken.

Et godt eksempel er Lodret turbinepumpe , som ofte bruges i dybe brønde eller sumps. En anden type er nedsænket pumpe , som er helt nedsænket i væsken. Lodrette pumper bruges ofte til applikationer, hvor væskekilden er under jordoverfladen, såsom Dyb godt pumpning, spildevandsbehandling og brandbeskyttelsessystemer . Deres design hjælper med at løse problemer relateret til væsker med høj temperatur eller begrænset tilgængelig plads.

Nøgleforskelle mellem vandrette og lodrette pumper

Design og konfiguration: Den mest tilsyneladende forskel er deres orientering. Horisontale pumper har en vandret skaft og er typisk installeret på en bundplade. Dette gør dem lette at få adgang til, men kræver en større gulvplads. I modsætning hertil lodrette pumper har en lodret skaft , med motoren monteret over pumpen. Dette design giver dem mulighed feller ent blive nedsænket eller installeret i en sump eller en grop, hvilket reducerer deres fodaftryk betydeligt.

Rumbehov: Lodrette pumper er den klare vinder for at spare plads. Fordi deres motor er stablet oven på pumpen, har de en meget mindre fodspor sammenlignet med vandrette pumper. Dette gør lodrette pumper ideelle til installationer, hvor gulvplads er begrænset, såsom i små planter eller pumpehuse. Horisontale pumper kræver mere gulvplads Til både pumpen og motoren, som de er side om side.

Npsh (Net Positive Sugtion Head): NPSH er trykket ved sugeporten på en pumpe, der er nødvendig for at undgå kavitation. Lodrette pumper er ofte designet til at være nedsænket i væsken, hvilket giver et positivt sugehoved og fremragende NPSH Performance . Dette gør dem velegnede til anvendelser med et lavt væskeniveau eller dem, der håndterer høj temperaturvæsker tæt på deres kogepunkt. Horisontale pumper kan være mere modtagelig for NPSH -problemer , da de ofte skal placeres under væskekilden for at sikre et tilstrækkeligt sugepres, hvilket ikke altid er muligt.

Installation og vedligeholdelse: Installation for Horisontale pumper er generelt enklere og mindre kompleks. De er lettere at udjævne og justere. Deres komponenter er let tilgængelige, hvilket gør vedligeholdelse og reparation ligetil. For lodrette pumper , installation kan være mere kompleks, især til dyb brønd eller nedsænkelige typer, hvilket ofte kræver specialiseret løftudstyr. Opretholdelse er også mere udfordrende, da adgang til pumpehjulet og andre nedsænkede komponenter kan være vanskelige og tidskrævende.

Ansøgninger: Horisontale pumper er utroligt alsidige og er valget til en lang række applikationer, herunder vandforsyning, kunstvanding og industriel væskeoverførsel hvor der er behov for en stabil strømning. Lodrette pumper Excel i specifikke applikationer, især dem, der involverer Lav-NPSH-forhold, dyb godt pumpning, spildevandsbehandling , og andre scenarier, hvor væskekilden er under pumpens placering. De er også vidt brugt i brandbeskyttelsessystemer da de er pålidelige og ikke kræver et eksternt priming -system.

Effektivitet og omkostninger: De effektivitet Af begge pumpetyper kan være meget høje, men det afhænger mere af det specifikke design og anvendelse. Imidlertid, Horisontale pumper Har generelt en lille kant med hensyn til effektivitet til standardvæskeoverførsel, hovedsageligt på grund af enklere design. Lodrette pumper Kan have lavere effektivitet i nogle tilfælde på grund af den længere skaft og bærende friktion. Med hensyn til koste , The første købspris af en Horisontal pumpe er ofte lavere. Men når man overvejer det samlede operationelle omkostninger , lodrette pumper kan være mere økonomiske i det lange løb for specifikke lav-NPSH-applikationer ved at undgå behovet for dyre sugeside-ændringer.

Parameter sammenligningstabel

Fordele og ulemper

Horisontale pumper

Fordele

• Nem vedligeholdelse: De primære komponenter er let tilgængelige, forenklet rutinemæssig vedligeholdelse, inspektioner og reparationer. Dette reducerer nedetid og arbejdsomkostninger.

• Høj effektivitet: For standardvæskeoverførselsanvendelser er vandrette pumper ofte mere effektive på grund af en enklere og mere direkte strømningssti.

• Alsidighed: De er meget alsidige og bredt tilgængelige i forskellige størrelser og konfigurationer, hvilket gør dem velegnede til en bred vifte af applikationer.

• Lavere startomkostninger: I mange tilfælde er de indledende købs- og installationsomkostninger for en vandret pumpe lavere sammenlignet med en lodret pumpe med lignende kapacitet.

Ulemper

• Større fodaftryk: De kræver mere gulvplads, hvilket kan være en betydelig begrænsning i faciliteter med begrænset plads.

• NPSH -problemer: De er mere tilbøjelige til at netto positive sugehovedproblemer, der kræver omhyggelig installation og undertiden en lavere placering end væskekilden for at forhindre kavitation.

• Ikke nedsænket: Horisontale pumper er ikke designet til at være nedsænket i væsken, hvilket begrænser deres anvendelse i visse anvendelser som dybe brønde eller sumpe.

Lodrette pumper

Fordele

• Mindre fodaftryk: Deres lodrette, stablede design kræver markant mindre gulvplads, hvilket gør dem ideelle til installationer i trange rum.

• Bedre NPSH -præstation: Ved at være nedsænket i væsken har de iboende bedre NPSH-ydeevne, hvilket forhindrer kavitation og er afgørende for håndtering af høj temperatur eller flygtige væsker.

• Effektiv til specifikke applikationer: De er ekstremt effektive til anvendelser som dyb brøndpumpning og sumpafløb, hvor fluidkilden er under pumpen.

• Ingen grundning kræves: Når de er nedsænket, er de selvprimende og eliminerer behovet for eksterne primingsystemer.

Ulemper

• Kompleks vedligeholdelse: Adgang til nedsænkede komponenter kan være vanskelige og tidskrævende, hvilket kræver specialiseret løftudstyr og stigende vedligeholdelsesomkostninger og nedetid.

• Højere startomkostninger: De oprindelige omkostninger kan være højere på grund af deres specialiserede design- og installationskrav.

• Potentiale for lavere effektivitet: Selvom det er meget effektivt i deres specifikke applikationer, kan en lodret pumpes effektivitet undertiden være lavere end en vandret pumpe i standardoverførselsscenarier på grund af den længere skaft og øget lejrefriktion.

Valg af den rigtige pumpe

Faktorer, der skal overvejes

• Flowhastighed og hovedkrav: Bestem det krævede volumen af ​​væske (strømningshastighed) og den højde, som den skal løftes til (hoved). Dette er grundlæggende for at dimensionere enhver pumpe.

• Tilgængelig plads: Evaluer det fysiske rum, der er tilgængeligt for pumpen og dets motor. Hvis gulvplads er begrænset, er en lodret pumpe muligvis den eneste levedygtige mulighed.

• Fluidegenskaber: Overvej den type væske, der skal pumpes (f.eks. Rent vand, spildevand, kemikalier, væsker med høj temperatur). Dette vil påvirke valg af materialet og pumpetype.

• Budget: Evaluer de oprindelige købsomkostninger, installationsomkostninger og langsigtede drifts- og vedligeholdelsesudgifter.

Hvornår skal man vælge en vandret pumpe Vælg en vandret pumpe Hvornår:

• Gulvplads er ikke en begrænsende faktor.

• Fluidkilden er på eller over pumpens placering.

• Let vedligeholdelse og reparation er en højeste prioritet.

• Anvendelsen kræver en alsidig, standard væskeoverførselsopløsning.

Hvornår skal man vælge en lodret pumpe Vælg en lodret pumpe Hvornår:

• Gulvplads er begrænset.

• Fluidkilden er under pumpen (f.eks. Dyb brønd, sump).

• NPSH er en kritisk bekymring, såsom med høj temperaturvæsker.

• Pumpen skal nedsænkes til påføring (f.eks. Dræning, spildevand).

Vedligeholdelsestips til begge typer pumper

Generelle vedligeholdelsesretningslinjer

Uanset pumpetype er konsekvent vedligeholdelse afgørende for lang levetid og effektivitet. EN Forebyggende vedligeholdelsesplan skal altid etableres, inklusive daglige, ugentlige og månedlige kontroller. Nøgleopgaver inkluderer:

• Visuel inspektion: Kontroller regelmæssigt for lækager, usædvanlige lyde og overdreven vibration. Dette er ofte de første tegn på et problem.

• Smøring: Sørg for, at alle lejer og bevægelige dele smøres korrekt i henhold til producentens anbefalinger. Over-smøring kan være lige så ødelæggende som under-smurt.

• Præstationsovervågning: Opbevar en log over nøglemetrik som f.eks. strømningshastighed, tryk og temperatur . En ændring i disse aflæsninger kan indikere et underliggende problem.

• Kontroller sæler og pakninger: Undersøg sæler og pakninger for tegn på slid eller lækage, og udskift dem hurtigt for at forhindre væsketab og systemskader.

• Renhed: Hold pumpen og dets omkringliggende område rent for at forhindre opbygning af snavs og snavs, der kan komme ind i pumpen og forårsage træsko eller skade.

Specifikke tip til vandrette pumper

Designet af vandrette pumper gør dem relativt enkle at vedligeholde.

• Justering: Kontroller og korriger regelmæssigt justeringen af ​​pumpen og motoren. Forkert justering er en almindelig årsag til vibrationer, for tidligt slid på slid og tætningssvigt.

• Foundation og basisplade: Sørg for, at pumpens bundplade og fundament er sikker og niveau. Bevægelse eller et løst fundament kan føre til forkert justering og vibration.

• NPSH: Vær nøje opmærksom på sugesiden af ​​pumpen. EN tilstoppet sil or a Delvis lukket ventil Kan begrænse strømning og forårsage kavitation, hvilket fører til støj og skade på pumpehjulet.

Specifikke tip til lodrette pumper

Opretholdelse af lodrette pumper giver unikke udfordringer på grund af deres orientering og placering.

• Skaft vinkelret: Kontroller, at skaftet er perfekt vinkelret. Enhver runout eller forkert justering kan forårsage overdreven vibration og skade på lejerne.

• Bærer smøring: Vær nøje opmærksom på smøresystemet, især for olie-smurt lodrette pumper. Motoren skal være perfekt lodret for at sikre, at olien smører korrekt lejerne.

• Nedsænkede komponenter: For nedsænkelige eller dybbrøndspumper er vedligeholdelse mere kompliceret, da pumpen skal trækkes ud af væskekilden. Dette kræver ofte specialudstyr og ekspertise.

• Foundation og fugning: Sørg for, at pumpens fundament og fugning er solide og sikre. Et fast fundament er kritisk for at minimere vibrationer og forhindre strukturel skade på pumpen.
