Sådan arbejder du med en selvansugende pumpe: Opstartstrin, spædningstid og fejlrettelser

Hvordan en selvansugende pumpe rent faktisk flytter luft ud af sugeledningen

En WFB-serie tætningsløs selvansugende pumpe, der løfter vand 4 m fra en sump, når normalt fuldt flow på 45 til 90 sekunder. Hvis afgangstrykket stadig er fladt efter tre minutter, stands motoren. En pumpe, der bliver ved med at jage en luftlækage, vil varme op, slide sine roterende dele og stadig ikke levere noget, og årsagen sidder i langt de fleste tilfælde på sugesiden.

Grunden til at sugesiden dominerer er enkel. En selvansugende pumpe er ikke en vakuumpumpe. Den har ingen separat luftbehandlingsenhed monteret ved siden af. Den bruger væsken, der allerede er inde i sit eget hus til at trække luft ud af sugerøret i gentagne passager. Alt, hvad der lader luft komme ind igen, eller som reducerer mængden af ​​tilgængelig væske til disse passager, bremser processen eller stopper den fuldstændigt.

Inde i huset er der et overdimensioneret spædekammer, der omgiver og sidder over pumpehjulet. Før den første start skal kammeret fyldes med væske gennem spædeproppen, indtil det når det markerede niveau eller løber over. Den oplagrede væske er det eneste værktøj pumpen har til at flytte luft.

Når motoren starter, kaster pumpehjulet den oplagrede væske udad. Trykket ved pumpehjulsøjet falder til under atmosfæretrykket, så luft fra sugeledningen trækkes ind og blandes med væsken. Blandingen skubbes ind i udskillelseskammeret på afgangssiden, hvor den bremses, luften skilles ud og slipper ud gennem afgangsforbindelsen, og væsken falder tilbage til pumpehjulsøjet for at blive kastet ud igen. Hver passage fjerner en del af luftsøjlen i sugeledningen. Når ledningen er fuld af væske, er spædningen fuldført, og afgangstrykket stiger til driftspunktet.

Denne cyklus forklarer tre ting, som operatører ofte tager fejl af. Spædningstiden er proportional med mængden af ​​luft, der skal fjernes, hvorfor en lang eller overdimensioneret sugeledning tager længere tid end en kort direkte. En lille luftlækage, der aldrig ville vise sig ved en tryktest, kan tilføje et minut eller mere, fordi pumpen bliver ved med at genopfylde det samme rør. Og væskeniveauet i kappen betyder lige så meget som enhver mekanisk del, fordi en halvfyldt kappe har færre passager til rådighed pr. minut.

Et tætningsløst design fjerner en af ​​de største kilder til problemer. I WFB og lignende ikke-forseglede selvansugende pumper passerer akslen ikke gennem husvæggen på en roterende tætning, så der er ingen mekanisk tætningsflade til at ridse, ingen pakning til at dryppe og ingen tætningshulrum til at udlufte. På pumper, der gør brug af en mekanisk tætning, er tætningen en normal sliddel og bliver en luftvej, når ansigterne er slidt.

Forskellen viser sig ved idriftsættelse. Den ikke-tæt automatisk selvansugende pumpe familien er bygget til opgaver, hvor sugeledningen er lang, pumpen sidder over væskeoverfladen, og ingen er til rådighed til at genoplade huset hvert skift.

Spædningsydelsen er målbar, og det er værd at skrive tallene ind i idriftsættelsesprotokollen. Tabellen nedenfor giver realistiske intervaller for klart vand ved 20 grader Celsius med huset opladet til det markerede niveau og sugeledningen en størrelse større end pumpens indløb.

Før-start-tjek, der afgør, om pumpen overhovedet primer

De fleste spædningsfejl opstår før motoren tændes. Seks kontroller tager omkring ti minutter og fjerner størstedelen af ​​dem.

WFB tætningsfri selvansugende pumpeserie Tætningsfri selvansugende pumpeserie til kemiske, kommunale og vandrensningsopgaver; dets ikke-forseglede design reducerer risikoen for lækage, når der er priming og vedligeholdelse. Se produkt →

To af disse kontroller fortjener en permanent plads i operatørrutinen: husniveau og tæthed af sugeledningen. Tilsammen tegner de sig for hovedparten af ​​opkald, der starter med en pumpe, der ikke løfter vand.

Startsekvensen, trin for trin

Fremgangsmåden nedenfor passer til en vandret selvansugende pumpe på en våd sump med en fodventil, som dækker de fleste afløbs-, overførsels- og spildevandsopgaver. Lodrette og langakslede installationer følger samme logik med ventilerne arrangeret forskelligt.

1. Bekræft, at pumpen er opladet til det markerede niveau. Hvis huset er drænet siden sidste kørsel, fyldes det igen gennem spædeproppen.
2. Åbn sugeventilen helt og lad den stå åben. Drosselning af sugesiden af ​​en selvansugende pumpe inviterer til kavitation og sænker luftfjernelsescyklussen.
3. Sæt afgangsventilen en kvart til en tredjedel åben. Luft forlader huset lettere mod et lavt modtryk.
4. Kontroller, at afgangsledningen ikke allerede er fyldt med væske under tryk fra en anden kilde. En trykudledning kan skubbe vand tilbage i huset og oversvømme spædekammeret.
5. Start motoren og hold øje med amperemeteret i stedet for røret. Under luftbehandling er strømmen næsten ubelastet; efterhånden som væske ankommer, klatrer den mod arbejdsstedet.
6. Lyt efter ændringen i noten. En luft-væske blanding frembringer en ru, bølgende lyd, og den bliver rolig og stille, når den sidste luft forlader.
7. Hold øje med udledningstrykmåleren. Det bør begynde at klatre inden for det forventede spædningsvindue fra tabellen ovenfor.
8. Hvis der ikke er nogen trykstigning inden for tre til fem minutter, skal du stoppe motoren og undersøge. Fortsat kørsel uden væskestrøm opvarmer huset og beskadiger tætninger, lejer og slidringe.
9. Når flowet er etableret, åbnes afgangsventilen langsomt til driftspunktet. Indstil flowet med afgangsventilen, aldrig med sugeventilen.
10. Registrer sugevakuum, afgangstryk og motorstrøm ved driftspunktet. Sammenlign dem med den offentliggjorte kurve for pumpemodellen.
11. Tjek tætningsområdet og kirtlen. En mekanisk tætning bør ikke vise nogen synlig strøm, og en pakket kirtel bør dryppe langsomt og støt i stedet for at løbe tør.
12. Efter 30 minutters stabil kørsel skal du kontrollere lejehusets temperatur i hånden eller med et kontakttermometer og lytte efter nye vibrationer eller støj.

Sådan ser normal ud på målerne

Idriftsættelsesregistreringer er kun nyttige, hvis operatøren ved, hvilke aflæsninger der indikerer sund drift. På en pumpe, der løfter 4 m rent vand ved dets designpunkt, er følgende mønster typisk.

• Sugevakuummåler: en stabil aflæsning mellem 0,02 og 0,05 MPa, uden hurtige udsving. En måler, der svinger hårdt, tyder på, at pumpen trækker luft.
• Udløbstrykmåler: konstant ved eller nær designtrykket, med et lille fald, når flowet øges gennem den åbnede udløbsventil.
• Amperemeter: ved eller under typeskiltets fuldlaststrøm, stabil, når spædningen er afsluttet. En aflæsning, der klatrer langsomt under en løbetur, betyder normalt, at væsken varmes op, eller at udledningen er over-drossel.
• Flow: inden for plus eller minus ti procent af designtallet, når det måles ved driftspunktet.
• Lyd og vibrationer: jævnt, uden den knitren, der indikerer kavitation eller den rytmiske bank, der indikerer problemer med leje eller justering.
• Forseglingsområde: tør på en mekanisk tætning eller et kontrolleret dryp på en pakket pakning.

Afvigelse fra dette mønster er den tidligste advarsel en selvansugende pumpe giver. Stigende vakuum med faldende afgangstryk peger på en blokeret si eller en delvist lukket sugeventil. Faldende vakuum med uændret afgangstryk betyder normalt, at sugekildeniveauet er faldet, og pumpen begynder at trække luft. Stigende strøm med uændret flow peger på mekanisk modstand eller højere væskeviskositet end pumpen blev valgt til.

Hvorfor priming-tiden glider efter idriftsættelse

En pumpe, der spædede på 60 sekekunder under idriftsættelsen og nu tager fire minutter, har ikke ændret sit design. Noget i systemet har ændret sig. Nedenstående skema viser det relative bidrag fra de sædvanlige årsager, målt på et 4 m løft med et 22 liters sugevolumen.

Rangeringen er ensartet på tværs af installationer, og det er grunden til, at sugeledningen kontrolleres før pumpehjulet. En lækage ved en pakning koster intet at rette og tegner sig for mere forsinkelse end et slidt pumpehjul. Internt slid betyder dog noget, og det ændrer formen på kurven snarere end udgangspunktet: En pumpe med åbnet slidring spillerum mister både spædehastighed og tophøjde.

De faktorer, der påvirker vandets spædetid mere detaljeret, herunder temperatur og rørgeometri, er dækket i denne note vedr. faktorer, der påvirker spædetiden , som er værd at læse sammen med en ibrugtagningsjournal.

Fejltabel: Symptom, sandsynlig årsag, korrigerende handling

Feltdiagnose fungerer bedst, når symptomet er afstemt med den mest sandsynlige årsag, før nogen del afmonteres. Tabellen nedenfor dækker de fejl, der oftest rapporteres på selvansugende installationer.

Driftskonvolut: Tørløb, faste stoffer, temperatur og viskositet

Selvansugende evne og tørløbstolerance er to forskellige egenskaber, og det er dyrt at forveksle dem. En pumpe, der trækker sin egen primer, har stadig brug for væske inde i huset for at afkøle og smøre de roterende dele. Ti til tres sekunders kørsel med kun luft under en normal spædecyklus er harmløs. Ti minutter af det er det ikke.

Hvor processen ikke kan garantere væske ved suget, fungerer to muligheder pålideligt. Den første er en væskeniveaukontrol, der stopper motoren, før sumpen tømmes, ved hjælp af svømmerafbrydere eller elektroder tilsluttet starteren. Det andet er et design, der tolererer intermitterende tørdrift, hvilket er en af ​​grundene til, at den tætningsløse WFB-konstruktion er almindelig i dræn- og spildevandsservice: uden en roterende tætningsflade til at score, er fejltilstanden under kort tørkørsel langt mindre alvorlig.

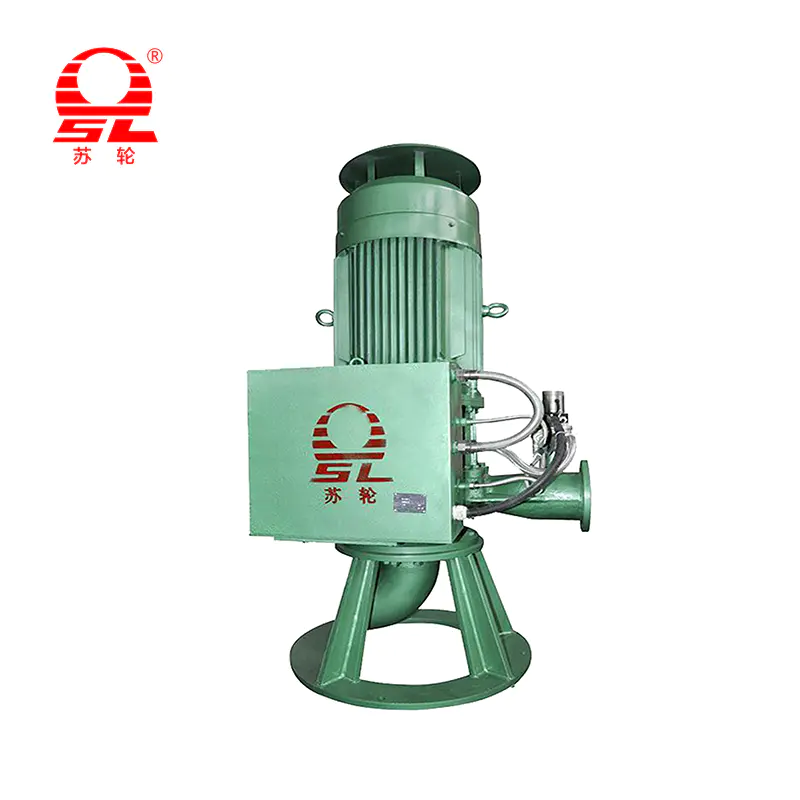

GJB højeffektiv automatisk selvansugende pumpe Automatisk selvansugende pumpe med intelligent styring og kompakt vertikal struktur, velegnet til kemiske, farmaceutiske, spildevands- og kunstvandingsopgaver med forskellige materialer. Se produkt →

Håndtering af faste stoffer er et separat udvælgelsesspørgsmål. Trash-duty selvansugende pumper passerer kugler fra ca. 25 mm op til 76 mm afhængigt af model og pumpehjulstype, og filteret på sugeledningen skal være groft nok til ikke at blænde for de samme faste stoffer. Ved gylleopgaver bestemmer pumpehjulsmaterialet og afstanden mellem pumpehjul og slidplade levetiden mere end pumpestørrelsen gør.

• Viskositet: Selvansugende centrifugalpumper fungerer bedst under ca. 100 cSt. Derudover falder flow og løftehøjde hurtigt væk, og en positiv fortrængningspumpe er normalt det bedste svar.
• Temperatur: Standardhuse passer til væsker op til omkring 80 grader Celsius. Angiv derover højtemperaturlejer, passende pakninger og en tætning, der er kompatibel med væsken, og forvent, at spædetiden forlænges, når damptrykket stiger.
• Nedsænkning ved sugning: Hold mindst halvanden rørdiameter væske over sugeindløbet for at forhindre, at der dannes en hvirvel og trækker luft ned.
• Netto positivt sugehoved: Hold altid en margen på mindst 0,5 m over den påkrævede værdi, og mere på varme væsker.
• Driftscyklus: kontinuerlig drift er normal. Hyppig start-stop-cykling belaster motoren og tætningen, så størrelse en kontroltank, der giver mindst fire starter i timen højst.

Nedlukning, Standby og Genstart

Stop en selvansugende pumpe på samme måde hver gang, fordi en inkonsekvent nedlukning er det, der gør en kort genstart til en fuld spædningscyklus.

1. Luk afgangsventilen langsomt for at reducere flowet uden at skabe en trykstød i ledningen.
2. Stop motoren og lad pumpen køre ned. Genstart ikke inden for tredive sekunder; væsken i huset skal sætte sig.
3. Lad sugeventilen stå åben, hvis pumpen snart skal genstarte, så huset og sugeledningen forbliver oversvømmet.
4. For forlænget standby, isoler udløbet med en kontraventil, hold huset opladet og drej akslen med hånden hver anden uge, hvis pumpen har været inaktiv, og væsken har tendens til at bundfælde sig.
5. Tøm huset, tætningshuset og eventuel kølekappe før frostvejr. Fanget væske, der udvider sig inde i et hus, kan knække det.
6. Ved spildevandsbrug skylles kabinettet efter nedlukning, hvis væsken har tendens til at afsætte faste stoffer, og renses samtidig.

Genstart efter en lang inaktiv periode fortjener sin egen rutine. Drej akslen med hånden for at bekræfte, at der ikke er sat sig fast, kontroller, at huset stadig er opladet, kontroller, at afgangsventilen er i spædepositionen, og behandl derefter starten som en første start. Hvis pumpen har været inaktiv i flere måneder, skal du forvente en længere spædningstid ved første kørsel og holde øje med amperemeteret mere end normalt.

Vedligeholdelsesintervaller, der holder priming pålidelig

Selvansugende pumper fejler sjældent pludseligt. De mister ydeevne i små trin, og trinene er synlige i rutinetjek.

To målinger er mere værd end nogen visuel inspektion. Slidringens frigang, taget med følemålere gennem sugeåbningen, fortæller dig, om pumpen stadig kan opbygge det nødvendige vakuum for hurtigt at spæde. Lejevibrationstrend fortæller dig, om et mekanisk problem udvikler sig uger før det bliver et nedbrud. Begge er hurtige at tage og begge hører hjemme i en skriftlig log.

Angivelse af en selvansugende pumpe til virkelige driftsforhold

Specifikationsarket er det sted, hvor de fleste driftsproblemer forhindres eller skabes. En pumpe valgt på flow og løftehøjde alene vil spæde dårligt og slides hurtigt, hvis sugetilstanden og væskeegenskaberne efterlades tomme.

• Flow og total løftehøjde ved driftspunktet, ikke ved kurvens maksimale punkt.
• Faktisk sugeløft fra væskeoverfladen til pumpens centerlinje plus længden og diameteren af ​​sugeledningen.
• Væskedata: vægtfylde, viskositet, temperatur, pH, faststofstørrelse og koncentration, og om væsken har tendens til at danne skum.
• Konstruktionsmateriale: støbejern til neutralt vand, rustfrit stål eller legeringskvaliteter til kemiske og saltfyldte opgaver, hærdede materialer til slibende gylle.
• Forseglingsmetode: mekanisk tætning med korrekt skylning, eller tætningsløs konstruktion til opgaver, hvor luftindtrængning eller tørløbsrisiko er høj.
• Motordata: effekt med passende servicemargin, spænding, kapslingsklasse og isolationsklasse, med eksplosionssikker konstruktion, hvor miljøet kræver det.
• Kontrol og beskyttelse: flyder- eller elektrodeniveaukontrol, tørløbsbeskyttelse og variabel frekvensomformer, hvis driften varierer i løbet af dagen.

GZB højeffektiv selvansugende pumpeserie Energibesparende selvansugende pumpe med labyrintluftstrømsforsegling og ingen mekanisk tætningsslid, til kemisk overførsel, spildevandsbehandling, dræning af minedrift og kunstvanding. Se produkt →

Energispørgsmålet hører også hjemme i specifikationen. En selvansugende pumpe, der kører godt til højre for sit bedste effektivitetspunkt, bruger mere strøm til det samme flow og belaster lejerne hårdere. Trimning af pumpehjulet eller ændring af hastigheden med et drev genvinder ofte forskellen inden for et år, især ved køling, overførsel og dræning, der kører kontinuerligt.

Hvordan fabrikstest fjerner priming-overraskelser før levering

Spædningsadfærd kan måles på en testbænk, og pumper, der er ydelsestestet før forsendelse, ankommer på stedet med langt færre idriftsættelsesproblemer. En omfattende pumpetestplatform kan verificere flow, løftehøjde, kraft og spædningsegenskaber på tværs af en lang række størrelser i stedet for at stole på et enkelt stikprøvetjek.

På produktionssiden betyder det testkapacitet, der dækker pumpediametre fra ca. 32 mm til 1200 mm, motoreffekt fra 1,1 kW til 1200 kW og forsyningsspændinger fra 380 V op til 10 kV. En platform med det område gør det muligt at verificere den samme pumpefamilie på tværs af små overførselsenheder og store dræn- eller procesmaskiner uden at sende kundens ordre til en tredjepart.

Produktionskapaciteten har betydning af samme grund. To produktionsbaser med et samlet areal, der nærmer sig 60.000 kvadratmeter, seks produktionsværksteder, to montageværksteder og et dedikeret testværksted, udstyret med mere end 160 sæt bearbejdningsudstyr, gør det muligt for hus- og pumpehjulsarbejde, montering og ydelsesverifikation at forblive under ét tag. Designarbejde udført med universitetsforskere i væsketeknologi feeds tilbage til pumpehjulsgeometrien, som er den del, der bestemmer både spædningshastighed og effektivitet.

For køberen er den praktiske værdi enkel. Spørg efter testprotokollen med leveringen: flow ved driftspunktet, løftehøjde, optaget effekt og spædetiden målt på bænken. Disse fire tal fortæller dig, om pumpen på dit fundament vil opføre sig, som selektionsberegningen lovede.

Ofte stillede spørgsmål

Kan en selvansugende pumpe løbe tør?

Kun kort. Pumpen har brug for væske i huset for at skabe det vakuum, der trækker luft fra sugeledningen og for at transportere varme væk fra tætningen og lejerne. Korte tørre perioder på ti til tres sekunder under en normal spædecyklus er en del af designet. Kørsel tørt i minutter ad gangen vil beskadige tætninger, slidringe og lejer, så anbring niveau- eller tørløbsbeskyttelse, hvor væsketilførslen er upålidelig.

Hvor lang tid skal priming tage?

For klart vand ved 20 grader Celsius med en korrekt opladet kappe skal du forvente 25 til 45 sekunder ved 2 m løft, 45 til 90 sekunder ved 4 m og 90 til 150 sekunder ved 6 m. Længere sugeledninger og højere løft forlænger disse tal. Alt ud over omtrent det dobbelte af det forventede tidspunkt peger på luftindtrængning, en blokeret si eller utilstrækkelig kappeladning.

Har pumpen brug for en fodventil?

Hvis pumpen sidder over væskeoverfladen, holder en fodventil sugeledning og kappe oversvømmet mellem stop, så næste start er kort. Uden den drænes ledningen tilbage, og hver start bliver en fuld spædecyklus. Fodventilen skal sidde korrekt; et slidt sæde forvandler en lukket ledning til en utæt, og pumpen opfører sig, som om den slet ikke har en fodventil.

Hvorfor bliver pumpen ved med at miste spænding efter at have kørt normalt i timevis?

To årsager dækker de fleste tilfælde. En hvirvel, der dannes ved sugeindtaget, trækker luft ned fra overfladen, når sumpniveauet falder, og en samling, der holder under statiske forhold, kan åbne sig lidt under løbende vakuum. Øg nedsænkningen eller monter en ledeplade, og kontroller derefter sugesamlingerne, mens pumpen kører.

Kan jeg styre flowet med sugeventilen?

Nej. Drøvling af sugesiden sænker trykket ved pumpehjulets øje og skubber pumpen mod kavitation, hvilket viser sig som støj, vibrationer og hurtigt slid af pumpehjulet og huset. Reguler flowet med afgangsventilen, med et variabelt frekvensdrev eller ved at trimme pumpehjulet på valgstadiet.

Hvad er forskellen mellem en selvansugende pumpe uden tætning og en mekanisk tætning?

En mekanisk tætningspumpe har en roterende tætning, hvor akslen passerer gennem huset; det fungerer godt, når væsken er ren, tætningen skylles ordentligt og tørløb undgås. Et tætningsløst design fjerner denne gennemtrængning fuldstændigt, hvilket eliminerer tætningen som en luftvej og reducerer følsomheden over for korte tørre perioder. Tætningsfri konstruktion er almindelig, hvor pumpen løftes fra en sump og starter automatisk.

Hvor højt kan en selvansugende pumpe løfte vand?

I teorien understøtter atmosfærisk tryk omkring 10,3 m vand ved havoverfladen. I praksis reducerer friktionstab, væskedamptryk og det påkrævede positive netto sugehøjde dette til ca. 6 til 7 m for klart koldt vand og mindre for varme eller flygtige væsker. De fleste industrielle selvansugende modeller er vurderet til mellem 4 og 6 m, og at holde sig inden for dette område fortsætter med at spæde hurtigt og pålideligt.
